UDH und Full Mount: Der Schaltwerk-Standard erklärt

Viele Probleme mit dem Schaltwerk beginnen bei einem kleinen Teil: dem Schaltauge. SRAMs Universal Derailleur Hanger, kurz UDH, sollte genau das beheben. Dieser Leitfaden erklärt, was UDH ist, was das daraus entstandene, schaltaugenlose Full-Mount-System leistet, und was beides für Kauf und Wartung eines Fahrrads bedeutet.

Dies ist Teil von IKUISTA Tech Notes, unseren verständlichen Leitfäden zur Technik hinter dem Fahrrad.

Das Problem, das UDH löst

Ein Schaltauge ist die kleine Halterung, die das Schaltwerk mit dem Rahmen verbindet. Jahrzehntelang hatte fast jeder Rahmen seine eigene Schaltaugenform. Es gab hunderte davon. Wer eines verbog oder brach, musste die exakte Passform für den eigenen Rahmen finden, oft per Versandbestellung, oft Tage vor der nächsten Ausfahrt.

Das Schaltauge bestimmt außerdem, wo das Schaltwerk relativ zur Kassette sitzt. Kleine Unterschiede zwischen Rahmen bedeuteten, dass die Schaltqualität von Rad zu Rad variierte.

Was UDH ist

UDH ist ein einziges, gemeinsames Schaltaugen-Design. SRAM führte es 2019 ein und machte es zu einem offenen Standard, den jede Marke nutzen kann. Eine Form passt nun auf eine breite Palette von Rahmen vieler Hersteller.

Daraus ergeben sich zwei praktische Vorteile. Erstens ist der Ersatz einfach. Ein UDH ist günstig und weit verbreitet vorrätig, sodass ein Ersatzteil in die Satteltasche passt und fast jede Werkstatt weiterhelfen kann. Zweitens sitzt das Schaltwerk in einer einheitlichen Position, wodurch die Einstellung über verschiedene Rahmen hinweg wiederholbarer wird. SRAM nennt weniger Variablen als Grund für die verbesserte Schaltqualität.

UDH hat zudem eine Sicherheitsfunktion. Es ist so konstruiert, dass es bei einem Aufprall von hinten nach hinten wegdreht statt zu brechen, was Schäden am Rahmen und Schaltwerk verringert. Eine Hakenlippe hilft zu verhindern, dass die Kette zwischen Rahmen und Freilaufkörper eingezogen wird, falls sie unten von der Kassette abspringt.

Von UDH zu Full Mount

UDH hat mehr getan, als nur Ersatzteile zu vereinheitlichen. Seine gemeinsame Schnittstelle schuf einen festen, an der Hinterachse referenzierten Montagepunkt. Das machte ein schaltaugenloses Schaltwerk erst möglich.

SRAMs Full-Mount-Schaltwerk verzichtet vollständig auf das Schaltauge. Das Schaltwerk wird direkt am Rahmen befestigt und klammert sich über das antriebsseitige Ausfallende, zentriert auf die Hinterachse. Da die Achsmitte für jeden Antrieb dieselbe Referenz ist, kann das System auf Begrenzungsschrauben und die B-Spannschraube verzichten. SRAM zufolge ergibt das eine einfachere Einstellung, besseres Schalten unter Last und mehr Widerstandsfähigkeit gegen Stöße. Full Mount deckt sowohl Eagle Transmission für Mountainbikes als auch die Gruppen RED, Force und Rival XPLR für Rennrad und Gravel ab.

Ein UDH-Rahmen ist die Eintrittskarte. Ist ein Fahrrad nach dem UDH-Standard gebaut, kann es heute ein normales Schaltwerk mit UDH-Schaltauge fahren oder später ein Full-Mount-Schaltwerk ganz ohne Schaltauge.

Was das für Kauf und Wartung bedeutet

Ein UDH-Rahmen macht das Heck zukunftssicher. Man behält die Optionen offen, ohne den Rahmen zu wechseln, und das Problem mit dem Ersatz-Schaltauge wird belanglos.

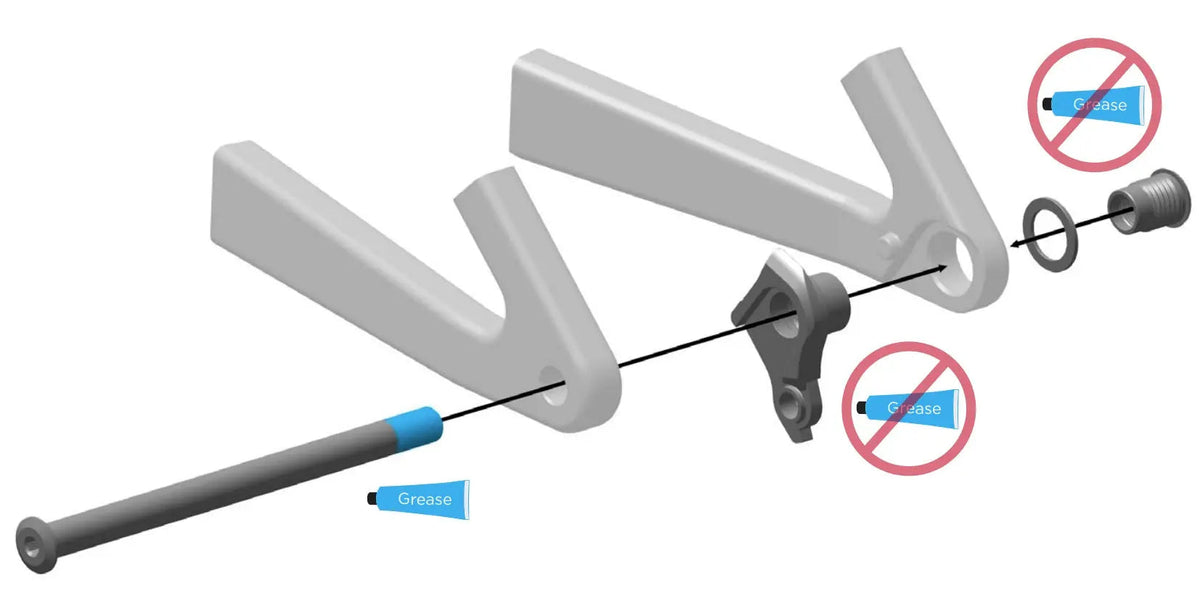

Ein paar Vorbehalte sind es wert, bekannt zu sein. Auf einem UDH-Rahmen lassen sich weiterhin Shimano- oder Campagnolo-Schaltwerke fahren, aber ein Shimano-Rennrad- oder Shadow-Schaltwerk benötigt den B-Link oder ein UDH-Direktmontage-Schaltauge eines Herstellers wie Wheels Manufacturing. UDH wurde vor allem für Carbon- und Alurahmen mit 12-mm-Steckachsen entwickelt. Manche verstellbaren Flip-Chip-Ausfallenden passen nicht sauber dazu. Und die UDH-Schraube hat ein Linksgewinde und wird auf etwa 20 Nm angezogen, löst sich also im Uhrzeigersinn, und nicht jeder Drehmomentschlüssel funktioniert in beide Richtungen. Im Zweifel sollte eine Werkstatt die Montage übernehmen, damit die Rückwärtsbewegung wie vorgesehen funktioniert.

Der IKUISTA-Ansatz passt hierzu gut. Gemeinsame, standardisierte Schnittstellen bedeuten Teile, die man überall findet, und Service bei jeder kompetenten Werkstatt. Das Gegenteil eines proprietären Schaltauges, das man nur von einer einzigen Marke kaufen kann.
