Carbon hat ein Imageproblem. Man nimmt an, es sei zerbrechlich, habe ein Verfallsdatum, werde still schwächer, bis es eines Tages versagt. Die Ingenieure, die diese Rahmen entwerfen und testen, sagen so ziemlich das Gegenteil. Dieser Leitfaden legt dar, was die Lebensdauer eines Carbonrahmens tatsächlich begrenzt, wie man einen prüft, und was sich reparieren lässt.

Dies ist Teil von IKUISTA Tech Notes, unseren verständlichen Leitfäden zur Technik hinter dem Fahrrad.

Was ein Carbonrahmen ist

Ein Carbonrahmen besteht nicht nur aus Kohlefaser. Es ist ein Verbundwerkstoff: Fasern, die die Last tragen, und ein Epoxidharz, das sie bindet und in Position hält. Ein nützlicher Vergleich ist Stahlbeton, bei dem ein Material die Zugfestigkeit liefert und das andere die Struktur zusammenhält. Die beiden verhalten sich sehr unterschiedlich, und ein Großteil der Verwirrung rund um Carbon entsteht, weil man den Verbundwerkstoff wie ein Metall behandelt.

Warum Carbon nicht wie Metall ermüdet

Metalle ermüden. Jeder Lastzyklus verursacht einen winzigen, irreversiblen Schaden, und nach genug Zyklen schwächt sich eine Metallstruktur ab und versagt schließlich. Deshalb gelten Alu-Rahmen allgemein als begrenzt haltbar.

Carbon-Verbundwerkstoffe funktionieren nicht so. Ingenieure, die diese Tests durchführen, beschreiben die Ermüdungslebensdauer der Faser selbst als praktisch unbegrenzt. Ein leitender Ingenieur bei Specialized hat gesagt, dass sie bei ihren Ermüdungstests fast nie ein Versagen sehen, und dass ein Metallrahmen bei derselben Gesamtzyklenzahl typischerweise nicht überleben würde. Cervelos technische Position ist ähnlich: gut konstruierte Carbon-Rahmenstrukturen können eine im Grunde unbegrenzte Ermüdungslebensdauer haben. Auf die Frage, wie lange ein Carbonrad hält, antwortete Scotts Leiter der Fahrradtechnik, es könne ein Leben lang halten.

Das alltägliche Durchbiegen beim Fahren, auch auf schlechten Straßen, ist also nicht das, was einen Carbonrahmen zerstört. Das ist der zentrale Punkt, und er widerspricht dem, was die meisten Fahrerinnen und Fahrer annehmen.

Was die Lebensdauer eines Rahmens tatsächlich begrenzt

Vier Dinge tun das, und keines davon ist gewöhnliches Fahren.

Aufprall. Das ist der echte Faktor. Carbon verbiegt sich nicht und bleibt verbogen, es reißt oder delaminiert. Ein Sturz, ein harter Schlagloch-Treffer oder ein Umfallen auf dem Parkplatz kann Schäden verursachen, die normale Nutzung nie verursachen würde. Die Gefahr ist, dass Aufprallschäden von außen unsichtbar sein können, weshalb jeder nennenswerte Sturz eine Inspektion verdient statt eines Achselzuckens.

Zu festes Anziehen. Eine Sattelstütze, einen Vorbau oder einen Lenker zu fest zu klemmen, ist eine der häufigsten Ursachen für Rahmenschäden, und sie ist völlig vermeidbar. Carbon verträgt hohe Lasten in den Richtungen, für die es konstruiert wurde, verträgt aber kein Zerquetschen. Nutzen Sie jedes Mal einen Drehmomentschlüssel und die Herstellerangaben. Diese eine Gewohnheit verhindert einen großen Teil der Schäden, die wir sehen.

Das Harz, langsam. Die Fasern bauen nicht ab. Das Harz kann es, bei anhaltender UV-Einstrahlung, Hitze oder Feuchtigkeit über lange Zeiträume. Moderne UV-beständige Harze und Lacke machen das bei einem Fahrrad, das drinnen lebt, zu einem geringen Faktor, aber es ist der Grund, warum ein Rahmen nicht dauerhaft in direktem Sonnenlicht gelagert oder wiederholt in einem heißen Auto zurückgelassen werden sollte.

Korrosion an Metallverbindungen. Wo Metallteile auf Carbon treffen und die Schnittstelle nicht abgedichtet und sauber gehalten wird, kann galvanische Korrosion einsetzen. Nasse, gesalzene Winterstraßen verschlimmern das. In einem nordischen Klima ist das eine reale Erwägung, keine theoretische, und wir behandeln es ausführlich in unserem Leitfaden zum Fahren durch einen nordischen Winter.

Beachten Sie, was in dieser Liste fehlt: Kilometerstand. Es gibt keinen Tachostand, bei dem ein Carbonrahmen abläuft.

Wie man einen Rahmen inspiziert

Tun Sie das nach jedem Sturz, und ein- bis zweimal pro Saison als Gewohnheit.

Zuerst schauen. Reinigen Sie den Rahmen und untersuchen Sie ihn bei gutem Licht, besonders rund um Steuerrohr, Unterrohr, Tretlager, Kettenstreben und Sattelrohrklemme. Sie suchen nach Rissen und nach Lack, der Blasen geworfen hat, sich abgelöst hat oder in einem Bereich stumpf geworden ist. Spinnennetzartige Risse im Lack können rein kosmetisch sein, können aber auch über einem darunterliegenden Schaden sitzen.

Dann hören. Klopfen Sie mit einer Münze oder einem Fingernagel entlang der Rohre. Eine gesunde Struktur gibt einen gleichmäßigen, klaren Klang. Delamination darunter klingt meist dumpfer und toter. Es ist ein grober Test, der erstaunlich gut funktioniert, und er kostet nichts.

Dann fühlen. Fahren Sie mit den Fingern über die Oberfläche, um weiche Stellen, Grate oder Bereiche zu finden, die sich anders biegen.

Ist irgendetwas unklar, hören Sie auf zu fahren und lassen Sie den Rahmen begutachten. Professionelle Carbon-Reparaturbetriebe nutzen Ultraschall und Röntgen genau deshalb, weil sich innere Schäden nicht von selbst zeigen.

Carbon lässt sich reparieren

Das ist der Teil, der die meisten überrascht, und er ist entscheidend dafür, wie man über den Besitz eines solchen Rahmens denkt.

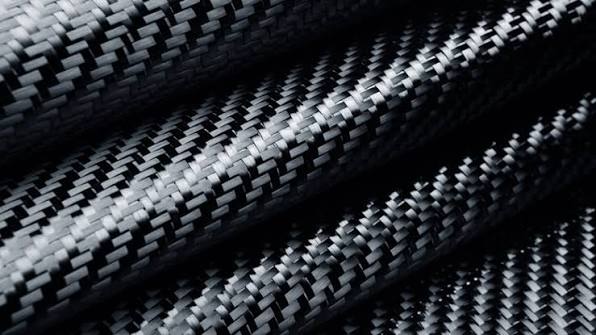

Ein Carbonrahmen besteht aus Schichten vorimprägnierten Carbongewebes. Ein erfahrener Reparaturbetrieb kann beschädigtes Material entfernen und neues Material genauso einbringen, wie es ursprünglich verarbeitet wurde, und so die Struktur wiederherstellen statt sie nur zu überkleben. Gerissene Kettenstreben, beschädigte Oberrohre und zerquetschte Sattelrohrklemmen werden routinemäßig auf volle Festigkeit repariert.

Vergleichen Sie das mit Aluminium, das sich schwer gut reparieren lässt, weil Schweißen die Wärmebehandlung des umliegenden Materials verändert. Der verbreitete Glaube, Carbon sei Wegwerfware und Metall reparierbar, ist in vielen Fällen genau umgekehrt.

Zwei Vorbehalte. Die Reparatur muss von jemandem durchgeführt werden, der mit strukturellen Verbundwerkstoffen arbeitet, nicht von allgemeiner Karosseriearbeit. Und ein reparierter Rahmen sollte von den allerhöchsten Lasten ferngehalten werden, wenn der Schaden in einem kritischen Bereich lag, also folgen Sie hier dem Rat des Reparaturbetriebs.

Was das für den Kauf bedeutet

Wenn Carbon bei Gebrauch nicht verschleißt, ist der Rahmen nicht das Verschleißteil Ihres Fahrrads. Ketten, Kassetten, Reifen, Lager und Züge sind es. Der Rahmen kann sie alle mehrfach überdauern. Unser Leitfaden zu Kettenverschleiß behandelt die Teile, die tatsächlich verschleißen.

Das verändert den Blick auf den Kauf. Ein Rahmen ist ein langfristiges Ausrüstungsstück, und die Fragen, die es wert sind, gestellt zu werden, betreffen, wie er gebaut ist, ob die daran befestigten Teile standardisiert und ersetzbar sind, und ob auftretende Schäden repariert werden können. Ein Fahrrad aus Standardkomponenten lässt sich sehr lange am Laufen halten. Ein Fahrrad aus proprietären Teilen wird zur Wegwerfware, sobald ein Zulieferer ein Teil einstellt.

Das ist der Gedanke hinter unserer Bauweise. Standardkomponenten, die überall in Europa gewartet werden können, auf einem Rahmen, der keinen Grund hat abzulaufen. Mehr dazu lesen Sie auf unserer Technologie-Seite und in unseren Garantiebedingungen.

Sie sind dran

Wie alt ist Ihr ältester Carbonrahmen, und wie viele Kilometer hat er hinter sich? Erzählen Sie es uns in den Kommentaren. Wenn Sie sich nach einem Sturz bei einem Rahmen unsicher sind, nehmen Sie Kontakt auf, und wir sagen Ihnen ehrlich, ob es sich lohnt, ihn richtig prüfen zu lassen.

Häufig gestellte Fragen

Haben Carbonrahmen ein Verfallsdatum?

Nicht durch Fahren. Ingenieure berichten, dass Carbon-Verbundwerkstoffe in Tests eine praktisch unbegrenzte Ermüdungslebensdauer zeigen, sodass normaler Gebrauch den Rahmen nicht verschleißt. Aufprallschäden, zu festes Anziehen, langfristige UV-Einstrahlung und Korrosion an Metallverbindungen begrenzen die Lebensdauer eines Rahmens.

Ermüdet Kohlefaser wie Metall?

Nein. Metalle sammeln mit jedem Lastzyklus irreversible Schäden an. Carbon-Verbundwerkstoffe ermüden nicht auf dieselbe Weise, und die Ermüdungslebensdauer der Faser wird von Ingenieuren als praktisch unbegrenzt beschrieben.

Wie prüfe ich einen Carbonrahmen nach einem Sturz?

Reinigen Sie ihn und untersuchen Sie ihn bei gutem Licht auf Risse und Lackblasen, klopfen Sie entlang der Rohre und achten Sie auf einen dumpfen Ton, der auf Delamination hindeutet, und tasten Sie nach weichen Stellen. Bei jeder Unsicherheit lassen Sie ihn professionell mit Ultraschall oder Röntgen begutachten.

Kann ein gerissener Carbonrahmen repariert werden?

Meist ja. Carbon ist aus Schichten aufgebaut, sodass ein Spezialist beschädigtes Material entfernen und neues Material einbringen kann, um die Struktur wiederherzustellen. Das macht Carbon in vielen Fällen reparierbarer als Aluminium.

Was ist der häufigste vermeidbare Schaden?

Zu festes Anziehen von Schrauben. Carbon verträgt kein Zerquetschen. Verwenden Sie bei jeder Klemmung einen Drehmomentschlüssel und die angegebenen Werte.
